ایده

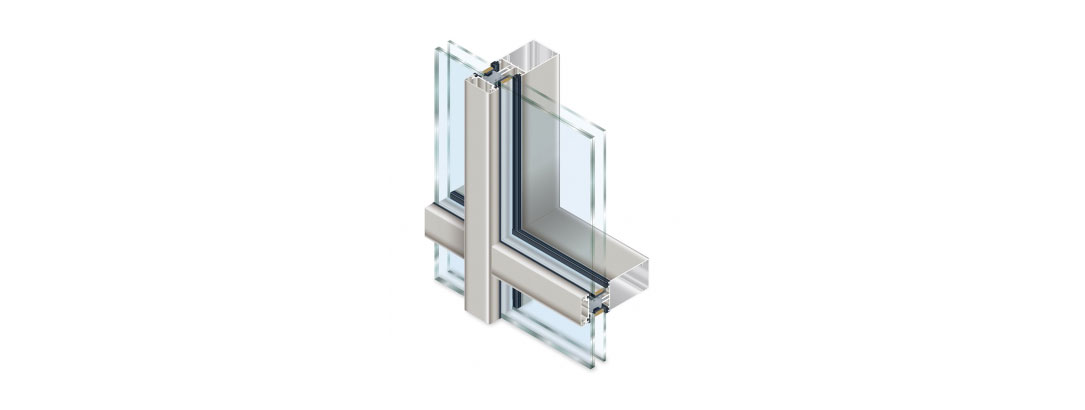

پروفیل هایی که برای ساخت این محصول استفاده میشوند شامل طیف وسیعی از پروفیل های افقی و عمودی می باشند.
تیر های عمودی با دقت به تیر های افقی توسط پیچ یا اتصال میله ای بدون هیچ ماشین کاری ای متصل شده اند. سیستم امکان انتخاب بین نصب و راه اندازی سریع و پیش بردی، با نصبی نیمه معمولی را فراهم می کند..
اتصالات پروفیل عمودی بلوکی ثابت از طریق سوراخ موجود در صفحات و سرپوش فشرده زهکشی شده است، در صورتی که Transom پیچ شده ثابت از طریق mullion زهکشی می شود.
تنوع و محدوده وسیعی از تغییرات زیبایی شناختی به سیستم اجازه می دهد که هرگونه نیاز معماری، ابعاد ماژول ها و طیف وسیعی از اینرسی پروفیل جهت ایجاد سیستم برای انطباق با هر محدودیت های فنی و یا مورد نیاز را آسان سازد..
راه حل ها و گزینه های فنی این سیستم، زمان ساخت و نصب و راه اندازی را مادامی که عملکرد و کیفیت بالا را تضمین می کند، کاهش دهد.
فریم های بازشو
این سیستم حداکثر برش 49 میلی متری را تائید میکند. امکان نصب در پنجره های ایتالیایی، پنجره های شیب دار و چرخشی، باز شو رو به داخل و بیرون برای عملیات های آتش نشانی و تمام فریم های Espace® 70 TH et Comète® 70 TH را می دهد.
RT2012مطابق با استاندارد , امکان اضافه کردن فوم های پرکننده پلی اتیلن برای بالا بردن آستانه حرارتی جهت رسیدن به حداقل Uf:0.9 w/m2k وجود دارد
آزمایش نوع اولیه با یک پنجره ایتالیایی انجام شده است، در نتیجه این اختیار را به سی.ایی جهت علامت گذاری نما می دهد..
عملکرد حرارتی این نوع پنجره کاملا با عملکرد کلی نما مربوط است در نتیجه مطابق با الزامات LEB, HPE/THPE RT2012 می باشد.
امتیازات محصول
عایق حرارتی و مقاومت در برابر عبور و مرور هوا
+ حداکثر ضخامت شیشه 49 میلی متر.
+بازده حرارتی بالا، به لطف فوم های اکسترود پلی اتیلن (حداقل از Uf 0.9 W/K.m2).
فنی
+ Mullions و transoms به نوعی طراحی شده اند که توسط پروفیل های فولادی استاندارد تقویت شوند..
+ mullion های نیمه برای اتصالات و زوایای قابل تنظیم
+ این سیستم برای skylights طراحی شده است.
ظاهر
+ مدل های مختلف کلاهک پوششی.
+ زوایای 90 درجه.
+ تلفیق متوازن پنهان پروفیل متحرک پنجره.
+ نمای سگمنتال، امکان پذیر است.
استانداردها
+ مطابق با RT2012 طبق مقررات LEB
+ علامت گذاری CE با توجه به استاندارد EN13830
+ اعتبار سنجی فنی توسط SSGS ETA.
مزایای درب های بازشو
دسترسی آتش نشانی
+حداکثر سطح برش 24 میلی متر.
+ مانع تنگ کننده سه گانه.
+ لولای قابل تنظیم.
+ قفل های 3 لبه.
+ظاهر چهارگوش.
+دستگیره های سفارشی امکان پذیر است.
پنجره های ایتالیایی
+ سطح برش از 24 تا 32 میلی متر.
+مانع تنگ کننده 3 تایی.
+ عملکرد حرارتی Uf : 1.9.
+ سه نوع یراق آلات.
+ حداکثر ارتفاع 2000 میلی متر.
+ Tخط ناگسستنی ای به دور فریم ثابت تا فریم متحرک کشیده شده است.
+دستگیره های سفارشی امکان پذیر است.
پنجره های پنهان
+ حداکثر سطح برش 32 میلی متر.
+ مانع تنگ کننده 3 تایی.
+ لولاهای پنهان.
+ حداکثر ارتفاع 2400 میلی متر و حداکثر عرض 1500 میلی متر.
+ دو نوع فریم متحرک: چهارگوش و اریب
+دستگیره های سفارشی امکان پذیر است.
ساختار و مزایای یراق آلات
مونتاژ
+ پروفیل افقی پیچ شده یا وصل شده توسط مفصل اتصالی ، بدون نیاز به ماشین کاری در پروفیل های عمودی.
یراق آلات
+ اتصالات سریع و پیش بردی.
ساختار و مزایای یراق آلات در فریم بازشو
مونتاژ
+ گیره های زاویه ای پیچ دار یا لبه لبه.
یراق آلات
+ هم از داخل و هم از خارج.
+ الگویی برای یراق آلات کامل پنجره ها برای نما.

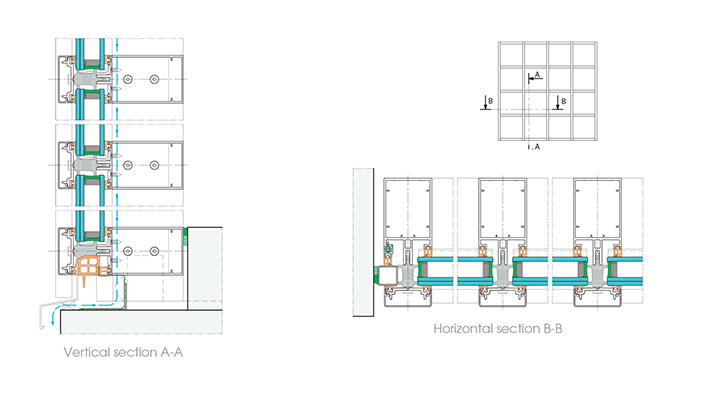

برش مثطعی
